KTWF - 0002 (Wi-Fi)

Ce module basé sur un module ESP32, avec alimentation intégrée 3,3V 1A, est conçu pour une utilisation libre. Grace à ses fiches JST XH, il est facile d’y brancher différents modules.

Au vu de sa petite dimension, il peut être encastré dans une boite d’encastrement de diamètre standard. (67 mm)

Ce module dispose de:

  • 3 entrées/sorties (+3.3V/IO/-) pour capteurs divers
  • 2 entrées (IO/-) de type bouton
  • 1 entrée/sortie I2C (+3.3V/IO21/IO22/-)
  • 2 leds intégrées au module, sur broches GPIO (Un boitier qui peut diffuser la lumière peut être une idée! 😉 )

Idéal pour tout petit projet.

Contenu de la page

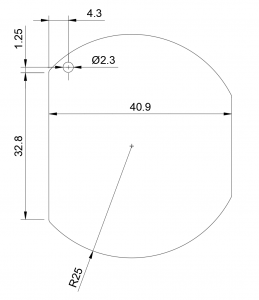

Schémas et descriptifs

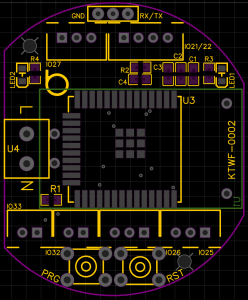

Descriptif des broches (gauche à droite). Les pads carrés sont le GND (-).

  1. GND/RX/TX => Broches de programmation. La programmation de ce module nécessite un adaptateur USB – Série UART. Il faut croiser les broches RX-TX pour la programmation.
  2. IO25, IO26 => entrées/sorties (+3.3V/IO/-) pour capteurs divers. (Possibilité d’ajouter une résistance de pull-up sur IO26).(Température, humidité, relais, etc…)
  3. IO27 => entrées/sorties (-/IO/+3.3V) pour capteurs divers.(Température, humidité, relais, etc…)
  4. IO32, IO33 => entrées (IO/-) de type bouton.
  5. IO21/22 => entrée/sortie I2C (-/IO21/IO22/+3.3V). (Ecrans, Capteur de luminosité BH1750, PAJ7620U2, etc…)
  6. LED1 et LED2=> Connectées à IO14 et IO2.
  7. L et N => entrée 220V.
  8. RST et PRG => Boutons de programmation. Pour activer le mode de programmation, maintenir le bouton RST appuyé, et presser le bouton PRG. Relâchez ensuite RST, puis PRG. Le module est maintenant en mode de programmation. Après programmation, réaliser un reset avec le bouton RST. (Non nécessaire pour programmation OTA)

Exemple d'adaptateur USB - Série UART

Nomenclature

RepèreDésignationQuantité
C1,C2Condensateur SMD 47u 08052
C4Condensateur SMD 10u 08051
IO21/22Connecteur JST XH 4 broches1
IO25,IO26,IO27Connecteur JST XH 3 broches3
IO32,IO33Connecteur JST XH 2 broches2
LED1,LED2LED SMD  08052
PRG,RSTBouton poussoir 6x6x52
R1Résistance pul-up SMD 4k7 08051
R2Résistance SMD 10k 08051
R3,R4Résistance SMD 220R 08052
SRL1Connecteur 2,54mm 3 broches1
U1Alimentation HLK-PM031
U3ESP32-WROOM-PCB1
U4Connecteur 2 pins 5,081
