eeBud

KTWF - 0003 (Wi-Fi)

Ce module basé sur un ESP32, avec alimentation intégrée 5V 4A et un relais pour une sortie 5v 3A, est conçu pour une utilisation libre. Grace à ses fiches JST XH, il est facile d’y brancher différents modules.

Ce module dispose de:

  • 1 Relais avec une sortie 5V 3A max
  • 1 entrée/sortie (+3.3V/IO/-) pour capteurs divers
  • 2 entrées/sorties (+5V/IO/-) pour capteur divers. (Max 3A partagé)  L’idéal pour des leds adressables!
  • 1 entrée/sortie I2C (+3.3V/IO21/IO22/-)

Idéal pour tout projet.

Contenu de la page

Schémas et descriptifs

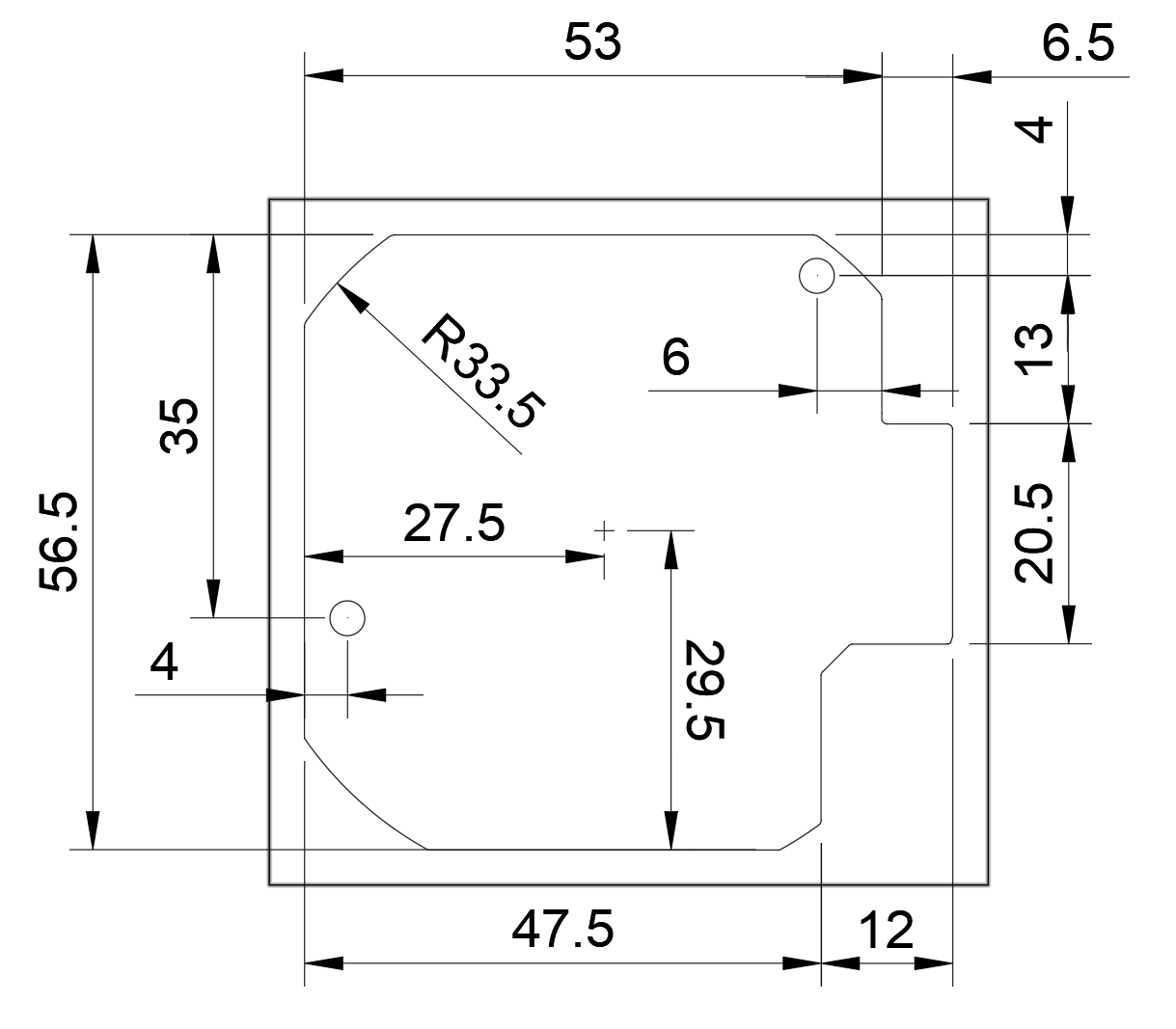

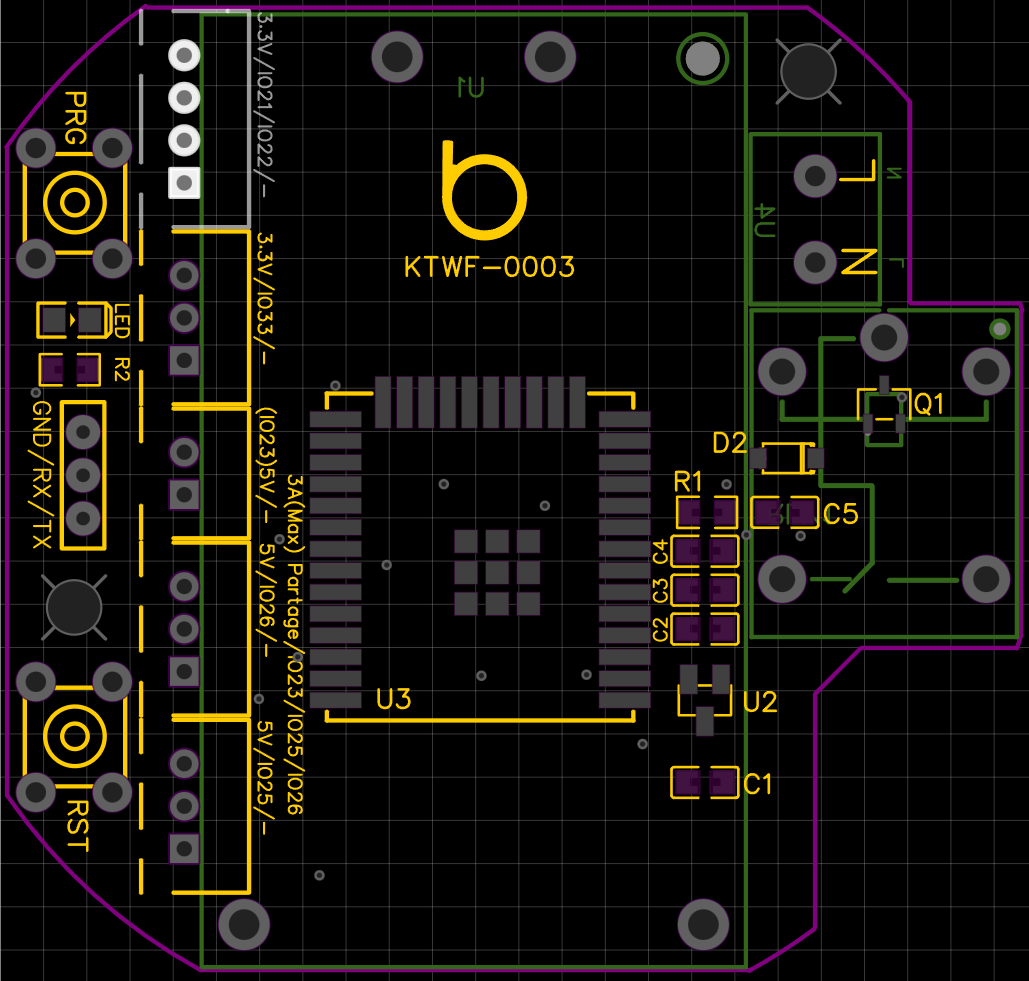

Descriptif des broches. Les pads carrés sont le GND (-).

  1. N et L => entrée 220V.
  2. IO23 => Sortie 5V 3A liée à la broche IO23.
  3. IO33 => entrée/sortie (+3.3V/IO/-) pour capteurs divers. (Température, humidité, relais, etc…)
  4. IO25/IO26 => entrées/sorties (+5V/IO/-) (Max 2A) pour capteurs divers. (Leds WS2812B, température, humidité, relais, etc…)
  5. IO21/22 => entrée/sortie I2C (+3.3V/IO21/IO22/-). (Ecrans, Capteur de luminosité BH1750, PAJ7620U2, etc…)
  6. RST et PRG => Boutons de programmation. Pour activer le mode de programmation, maintenir le bouton RST appuyé, et presser le bouton PRG. Relâchez ensuite RST, puis PRG. Le module est maintenant en mode de programmation. Après programmation, réaliser un reset avec le bouton RST. (Non nécessaire pour programmation OTA)
  7. GND/RX/TX => Broches de programmation. La programmation de ce module nécessite un adaptateur USB – Série UART. Il faut croiser les broches RX-TX pour la programmation.
  8. LED => -/+ Témoin d’alimentation

Exemple d'adaptateur USB - Série UART

Nomenclature

RepèreDésignationQuantité
U3ESP32-WROOM-PCB1
U1Alimentation HLK-20M051
U2LDO TPMCP1700T-3302E/TT1
C2,C3Condensateurs SMD 47u2
C5Condensateur SMD 10u1
R1Résistance SMD 10k1
R2Résistance SMD 220R1
LEDLed SMD 08051
Q1Transistor MMBT22221
D2Diode 1N4007W1
RLY1Relais SRD-05VDC-SL-C1
PRG,RSTbouton poussoir 6x6x52
3.3V/IO21/IO22/-Connecteur JST XH 4 pins1
5V/IO25/-Connecteur JST XH 3 pins3
(IO23)5V/-Connecteur JST XH 2 pins1
U4Connecteur 2 pins 5,081
