KTWF - 0004 (Wi-Fi)

Ce module basé sur un module ESP32, avec alimentation intégrée 5V 1A, est conçu pour une utilisation libre. Grace à ses fiches JST XH, il est facile d’y brancher différents modules.

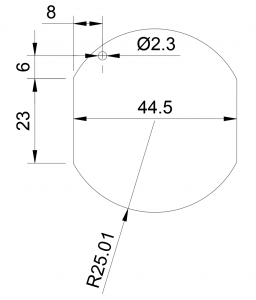

Au vu de sa petite dimension, il peut être encastré dans une boite d’encastrement de diamètre standard. (67 mm)

Ce module dispose de:

  • 2 entrées/sorties (+5V/IO/-) pour capteurs divers, petit ruban led (max 500mA)
  • 1 entrée/sortie (+3.3V/IO/-) pour capteurs divers
  • 2 entrées (IO/-) de type bouton, leds, reed, etc…
  • 1 entrée/sortie I2C (+3.3V/IO21/IO22/-)
  • 2 leds intégrées au module, sur broches GPIO (Un boitier qui peut diffuser la lumière peut être une idée! 😉 )

Idéal pour tout petit projet.

Contenu de la page

Schémas et descriptifs

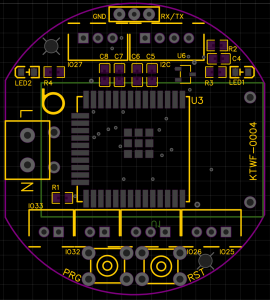

Descriptif des broches (gauche à droite). Les pads carrés sont le GND (-).

  1. GND/RX/TX => Broches de programmation. La programmation de ce module nécessite un adaptateur USB – Série UART. Il faut croiser les broches RX-TX pour la programmation.
  2. IO25, IO26 => entrées/sorties (+5V/IO/-) pour capteurs divers, petit ruban led, etc… (Possibilité d’ajouter une résistance de pull-up sur IO26).(Température, humidité, relais, etc…)
  3. IO27 => entrées/sorties (-/IO/+3.3V) pour capteurs divers.(Température, humidité, relais, etc…)
  4. IO32, IO33 => entrées (IO/-) de type bouton, led, reed, etc…
  5. IO21/22 => entrée/sortie I2C (-/IO21/IO22/+3.3V). (Ecrans, Capteur de luminosité BH1750, PAJ7620U2, etc…)
  6. LED1 et LED2=> Connectées à IO14 et IO2.
  7. L et N => entrée 220V.
  8. RST et PRG => Boutons de programmation. Pour activer le mode de programmation, maintenir le bouton RST appuyé, et presser le bouton PRG. Relâchez ensuite RST, puis PRG. Le module est maintenant en mode de programmation. Après programmation, réaliser un reset avec le bouton RST. (Non nécessaire pour programmation OTA)

Exemple d'adaptateur USB - Série UART

Nomenclature

RepèreDésignationQuantité
U3ESP32-WROOM-32-PCB1
U1Alimentation HLK-5M051
U6LDO TPMCP1700T-3302E/TT1
C6,C7Condensateur SMD 47u2
C4Condensateur SMD 10u1
R1Résistance SMD 4k71
R2Résistance SMD 10k1
R3,R4Résistance SMD 220R2
LED1,LED2LED SMD 08052
PRG,RSTBouton 6x6x52
I2CConnecteur JST XH 4 pins1
IO25,IO26,IO27Connecteur JST XH 3 pins3
IO32,IO33Connecteur JST XH 2 pins2
U42 pin 5,081
