KTZB - 0003 (Zigbee)

Ce module basé sur un module E18-MS1 (CC2530), avec alimentation intégrée 3,3V 1A, est conçu pour la gestion de fil pilote (Chauffage) avec diode intégrée. Grace à ses fiches JST XH, il est facile d’y brancher différents modules supplémentaire, mais je vous conseille tout de même ce qui va pour la gestion des chauffages (Sonde de température et capteur d’ouverture REED pour couper le chauffage lorsque la fenêtre est ouverte).

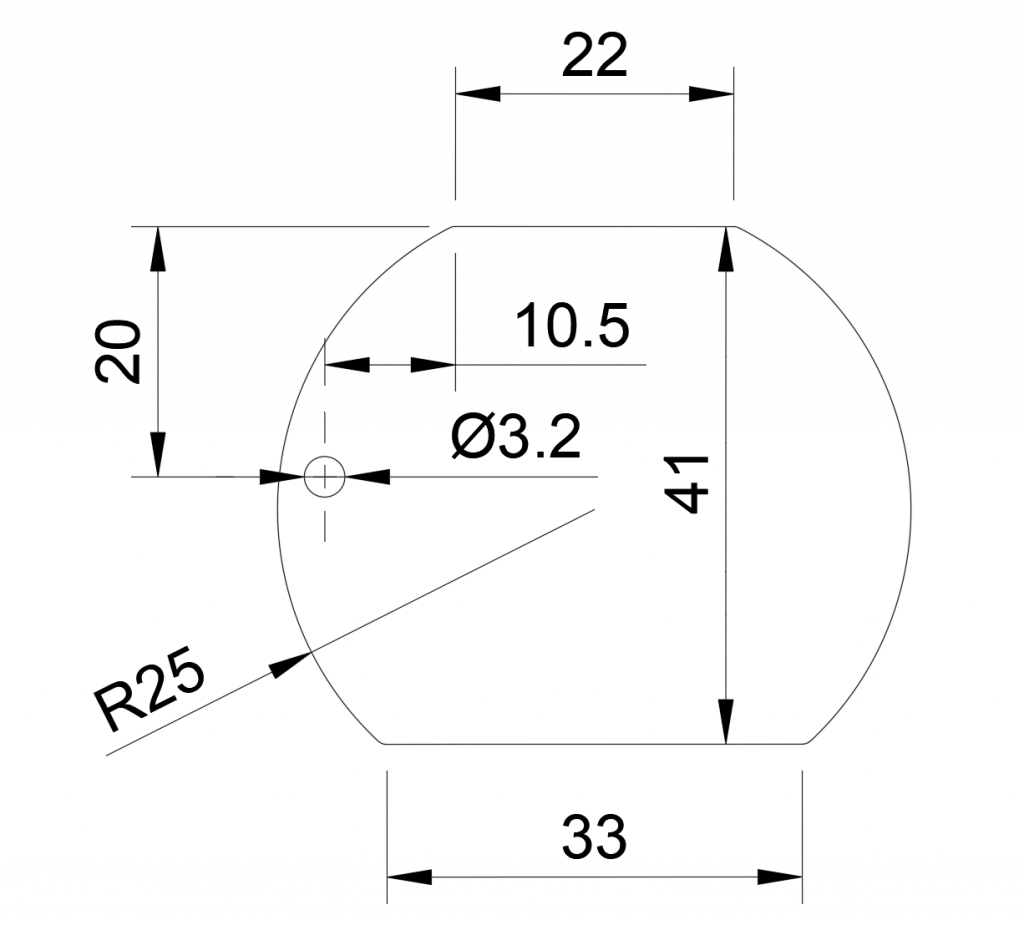

Au vu de sa petite dimension, il peut être placé dans une boite d’encastrement de diamètre standard. (67 mm)

Ce module dispose de:

  • 1 relais avec diode 1N4007 pour passer le chauffage de ON à OFF
  • 2 entrées (IO/-) de type bouton, reed, led…
  • 1 entrée/sortie (+3.3V/IO/-) avec résistance pull-up pour l’ajout d’une sonde supplémentaire (Température)
  • 1 connecteur triple pour alimentation sur 220V et sortie directe vers le pilotage

Idéal pour la gestion complète d’un chauffage sans avoir à ajouter de module complémentaire!

Contenu de la page

Schémas et descriptifs

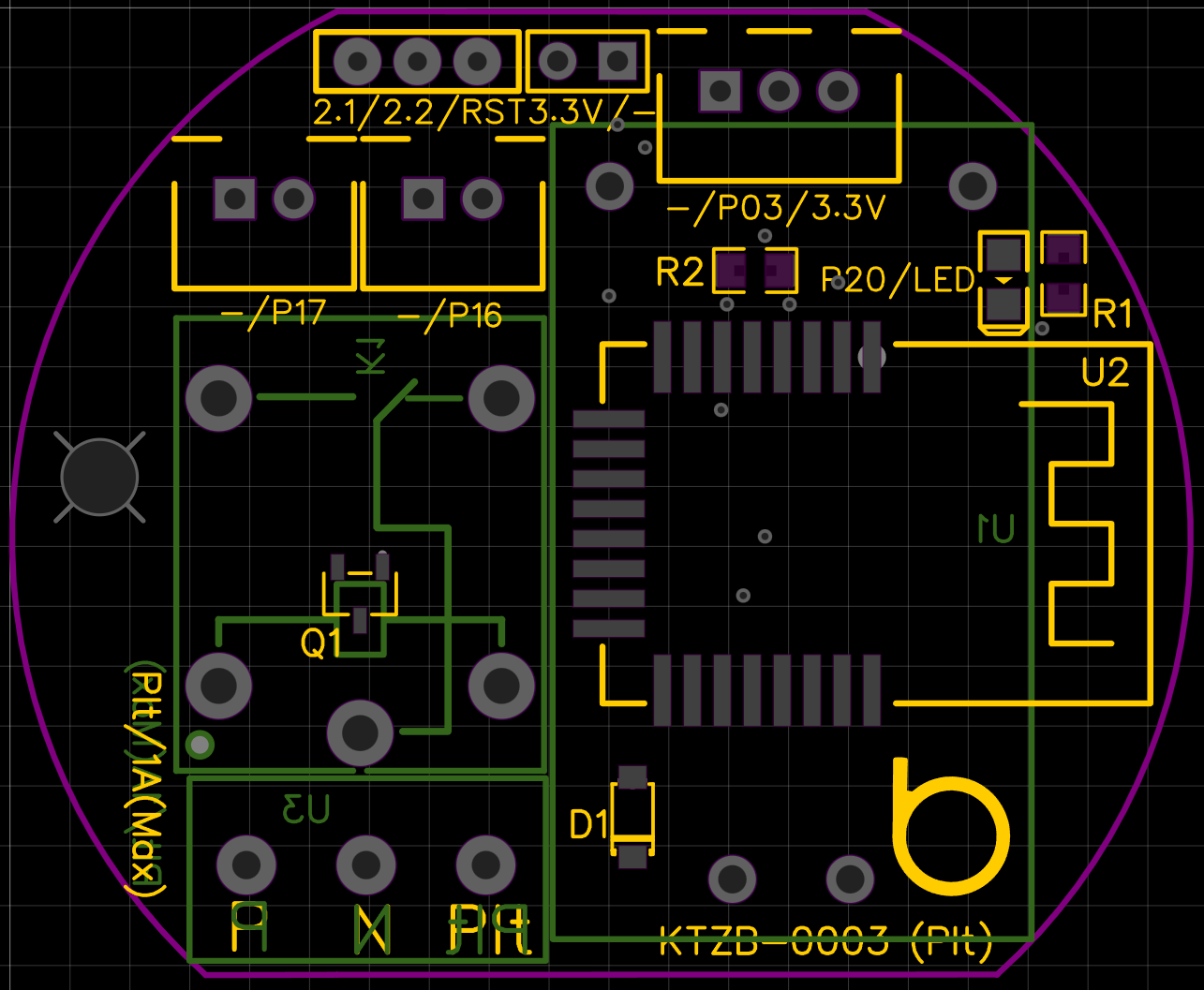

Descriptif des broches. Les pads carrés sont le GND (-).

  1. 3.1/2.2/RST/3.3V/- => Broches de programmation. La programmation de ce module nécessite un adaptateur USB – débugger.
  2. P16, P17=> entrées/sorties (IO/-) de type bouton, leds, reed, etc…
  3. P03 => entrée/sortie (+3.3V/IO/-) pour capteurs divers. (Avec résistance pull-up ).(Température, humidité, relais, etc…)
  4. L(P), N et Plt (P02) => entrée 220V (L=Phase, N=Neutre, Plt=Vers le pilote du chauffage)

Exemple de débugger USB

Nomenclature

RepèreDésignationQuantité
U2E18-MS11
U1Alimentation HLK-PM031
P20/LEDLed SMD 08051
R1Résistance 220R1
R2Résistance 4K71
Q1Transistor MMBT22221
K1Relais SRD-03VDC-SL-C1
D1,D2Diode 1N4007W2
P03Fiche JST XH 3 pins1
P16,P19Fiche JST XH 2 pins2
U3Connecteur 3 pins 5,08 mm1



Comment programmer ce module avec PTVO

Je vous invite à visiter le site de PTVO qui explique clairement comment s’y prendre.

Lien vers PTVO.

Ou sinon, voici une approche!
