eeBud

KTZB - 0005 (Zigbee)

Ce module basé sur un module E18-MS1 (CC2530), avec alimentation intégrée 5V 4A, est conçu pour une utilisation libre. Grace à ses fiches JST XH, il est facile d’y brancher différents modules, rubans leds, etc…

Ce module dispose de:

  • 2 entrées/sorties (5V/IO/-) (Max 3A partagé) pour capteurs divers / rubans leds, etc…
  • 2 entrées/sorties (+3.3V/IO/-) pour capteurs divers
  • 1 entrée/sortie avec résistance pull-up (+3.3V/IO/-) pour une sonde de température DS18B20, par exemple
  • 3 entrées (IO/-) de type bouton, led…
  • 1 entrée/sortie I2C (+3.3V/-)(P13/P14)
  • 1 led de statut du module

Idéal pour tout projet nécessitant une certaine intensité.

Contenu de la page

Schémas et descriptifs

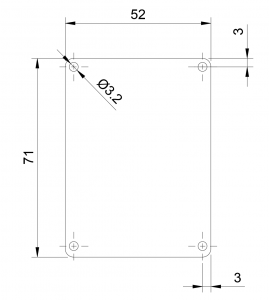

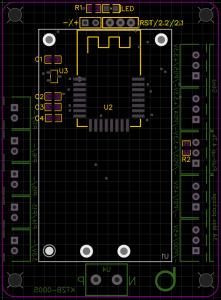

Descriptif des broches. Les pads carrés sont le GND (-).

  1. -/+/RST/2.2/2.1 => Broches de programmation. La programmation de ce module nécessite un adaptateur USB – débugger.
  2. P15, P16, P17=> entrées/sorties (IO/-) de type bouton, leds, etc…
  3. 3.3V/- et P13/P14=> entrée/sortie I2C (-/IO21/IO22/+3.3V). (Capteur de luminosité BH1750, etc…)
  4. P00, P01=> entrées/sorties (+5V/IO/-) (Max 3A partagé) pour capteurs divers.(Ruban leds, Température, humidité, relais, etc…)
  5. P03, P04,P05=> entrées/sorties (+3.3V/IO/-) pour capteurs divers. (Possibilité d’ajouter une résistance de pull-up sur P03).(Température, humidité, relais, etc…)
  6. L(P) et N => entrée 220V.

Exemple de débugger USB

Nomenclature

RepèreDésignationQuantité
C1,C2,C3Condensateur SMD 47u3
LEDLED SMD 08051
R1Résistance SMD 220R1
R2Résistance SMD 4K71
U2E18-MS11
U3LDO TPMCP1700T-3302E/TT1
P00,P01,P03,
P04,P05
Connecteur JST XH 3 pins5
P14/P13,P15,
P16,P17,+/-
Connecteur JST XH 2 pins5
U1Alimentation HLK-20M051
U4Connecteur 2 pins 5,081



Comment programmer ce module avec PTVO

Je vous invite à visiter le site de PTVO qui explique clairement comment s’y prendre.

Lien vers PTVO.

Ou sinon, voici une approche!
