KTZB - 0006 (Zigbee)

Ce module basé sur un module E18-MS1 (CC2530), avec alimentation intégrée 3,3V 1A, est conçu pour une utilisation libre. Grace à ses fiches JST XH, il est facile d’y brancher différents modules.

Au vu de sa petite dimension, il peut être facilement placé sans avoir besoin d’une alimentation externe.

Ce module dispose de:

  • 1 entrée/sortie (+3.3V/IO/-) pour capteurs divers
  • 1 entrée/sortie avec résistance pull-up (+3.3V/IO/-) pour une sonde de température DS18B20, par exemple
  • 2 entrées (IO/-) de type bouton, led…
  • 1 entrée/sortie I2C (+3.3V/-)(P13/P14)
  • 1 led de statut du module

Idéal pour tout petit projet.

Contenu de la page

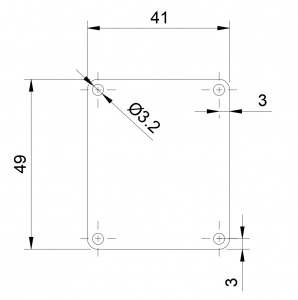

Schémas et descriptifs

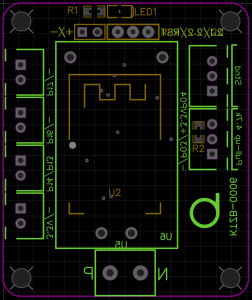

Descriptif des broches. Les pads carrés sont le GND (-).

  1. -/+/RST/2.2/2.1 => Broches de programmation. La programmation de ce module nécessite un adaptateur USB – débugger.
  2. P16, P17=> entrées/sorties (IO/-) de type bouton, leds, etc…
  3. 3.3V/- et P13/P14=> entrée/sortie I2C (-/IO21/IO22/+3.3V). (Capteur de luminosité BH1750, etc…)
  4. P03, P04=> entrées/sorties (+3.3V/IO/-) pour capteurs divers. (Possibilité d’ajouter une résistance de pull-up sur P03).(Température, humidité, relais, etc…)
  5. L(P) et N => entrée 220V

Exemple de débugger USB

Nomenclature

RepèreDésignationQuantité
3,3V,P14/P13,
P16,P17
Fiche JST XH 2 pins4
LEDLED SMD 08051
P03,P04Fiche JST XH 3 pins2
R1Résistance SMD 220R1
R2Résistance SMD pull-up 4K71
U2E18-MS11
U5Connecteur 2 pin 5,081
U6Alimentation HLK-PM031

Comment programmer ce module avec PTVO

Je vous invite à visiter le site de PTVO qui explique clairement comment s’y prendre.

Lien vers PTVO.

Ou sinon, voici une approche!
