KTZB - 0007 (Zigbee)

Ce module basé sur un module E18-MS1 (CC2530), est alimenté via des cellules 18650. Celles-ci peuvent être rechargées via le port USB Type-C, ou via des panneaux solaires 6V 1A max. Le module est conçu pour une utilisation libre. Grace à ses fiches JST XH, il est facile d’y brancher différents modules…

Ce module dispose de:

  • 1 entrée/sortie avec résistance pull-up (+3.3V/IO/-) (Sonde de température DS18B20, par exemple)
  • 2 entrées/sorties (+3.3V/IO/-)
  • 3 entrée (IO/-) de type bouton, led, reed, etc…
  • 1 entrée/sortie I2C pour l’ajout de capteur supplémentaire (BH1750, par exemple)
  • 1 entrée de rechargement JST XH (panneau solaire, par exemple)
  • 1 entrée de rechargement Type-C
  • 1 led de statut du module

Idéal pour tout projet nécessitant une alimentation sur batterie.

Contenu de la page

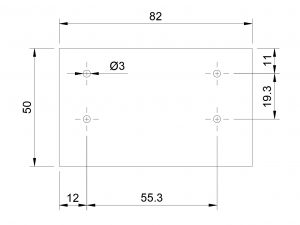

Schémas et descriptifs

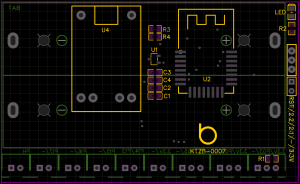

Descriptif des broches. Les pads carrés sont le GND (-).

  1. P03, P04,P05=> entrées/sorties (+3.3V/IO/-) pour capteurs divers. (Possibilité d’ajouter une résistance de pull-up sur P03).(Température, humidité, relais, etc…)
  2. 3.3V/- et P14/P13=> entrée/sortie I2C (-/IO21/IO22/+3.3V). (Capteur de luminosité BH1750, etc…)
  3. P15, P16, P17=> entrées/sorties (IO/-) de type bouton, leds, etc…
  4. PH => Entrée pour rechargement des cellules (Panneaux solaires 6V, par exemple)
  5. RST/2.2/2.1/-/+ => Broches de programmation. La programmation de ce module nécessite un adaptateur USB – débugger.
  6. L(P) et N => entrée 220V.

Exemple de débugger USB

Nomenclature

RepèreDésignationQuantité
U2E18-MS11
BATSupport cellules 186501
U4Module Charge TP40561
U1LDO TPMCP1700T-3302E/TT1
C1,C2,C4Condensateur SMD 47u3
LEDLed SMD 08051
R1Résistance SMD 4K71
R2,R3Résistance SMD 220R2
R4Résistance SMD 100R1
P03,P04,P05Fiche JST XH 3 pins3
3.3V/-,P14/P13,
P15,P16,P17,PH
Fiche JST XH 2 pins6

Comment programmer ce module avec PTVO

Je vous invite à visiter le site de PTVO qui explique clairement comment s’y prendre.

Lien vers PTVO.

Ou sinon, voici une approche!
