WT-SCSH - 0002 (Wi-Fi)

Cet écran WT-SHSC-0002 compatible MQTT dispose d’une alimentation encastrable de 5V 1A

Ce module dispose de:

  • 1 Ecran ESP32S3
  • Un shield disposant de:
    • 1 alimentation intégrée 5V 1A
    • 2 relais NO de type interrupteurs pouvant être pilotés directement depuis l’écran. (5A max) (IO11, IO21)
    • 2 boutons poussoirs (IO10, IO14)
    • 2 Sorties GPIO supplémentaires (Relais, avertisseur sonore, etc…) (IO12, IO13).

Contenu de la page

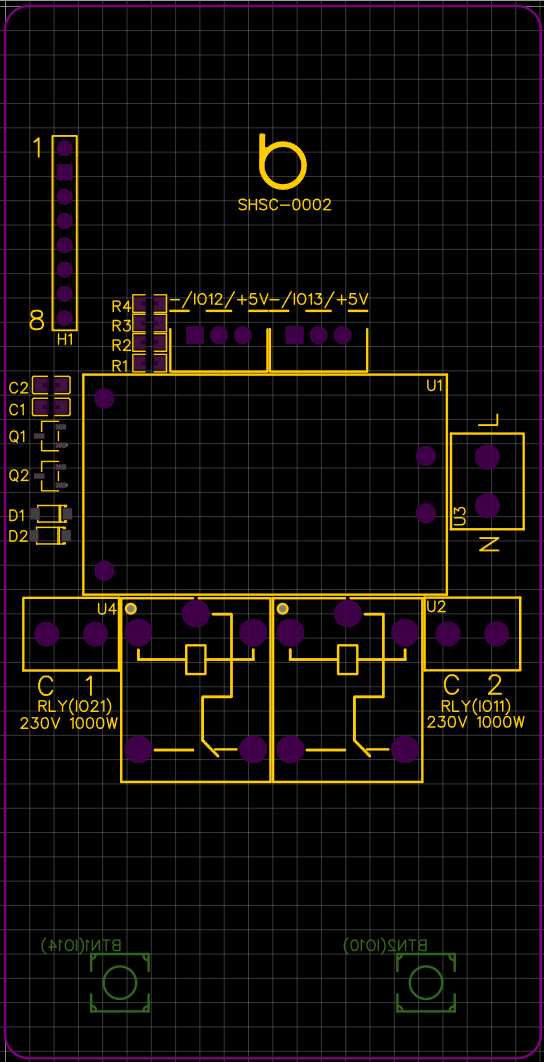

Descriptif

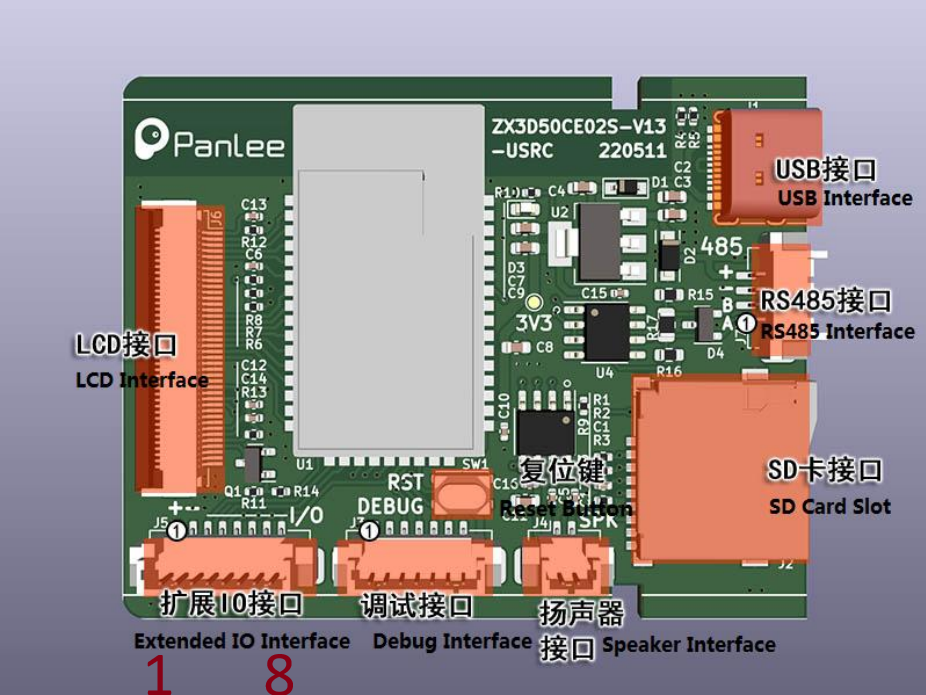

  1. H1 => Nappe de connexion, +5V/- en haut de la PCB. (Opposé au marquage H1) Veuillez repérer la numérotation (1 et 8) sur le shield et l’écran (Extended IO Interface)
  2. IO12 => entrée bouton pour réinitialisation du module sur -/IO.
  3. IO13 => entrée/sortie avec résistance pull-up 4k7 (-/IO/+5V) pour capteurs divers. (Température, humidité, relais, etc…)
  4. IO11, IO21 => Contacteurs de relais 5A max.
  5. BTN (IO10, IO14) => Boutons poussoirs.

Nomenclature

RepèreDésignationQuantité
H1Connecteur filaire JST 1,251
U1Alimentation HLK-5M051
C1,C2Condensateur 47u2
RLY(IO1),RLY(IO11)Relais SRD-05VDC-SL-C2
D1,D2Diode 1N40072
Q2,Q1Transistor MMBT22222
R1,R3,R4,R2Résistance 4K74
BTN2(IO10),BTN1(IO14)Bouton poussoir PCB2
-/IO12/+5V,-/IO13/+5VFiche JST Triple2
U4,U2,U3Connecteur 2 pin 5,083

Câblage du module

Le câblage de ce module nécessite un branchement au secteur (230V).
La manipulation nécessite des précautions particulières.
Si vous n'êtes pas habilité, faites appel à un professionnel !

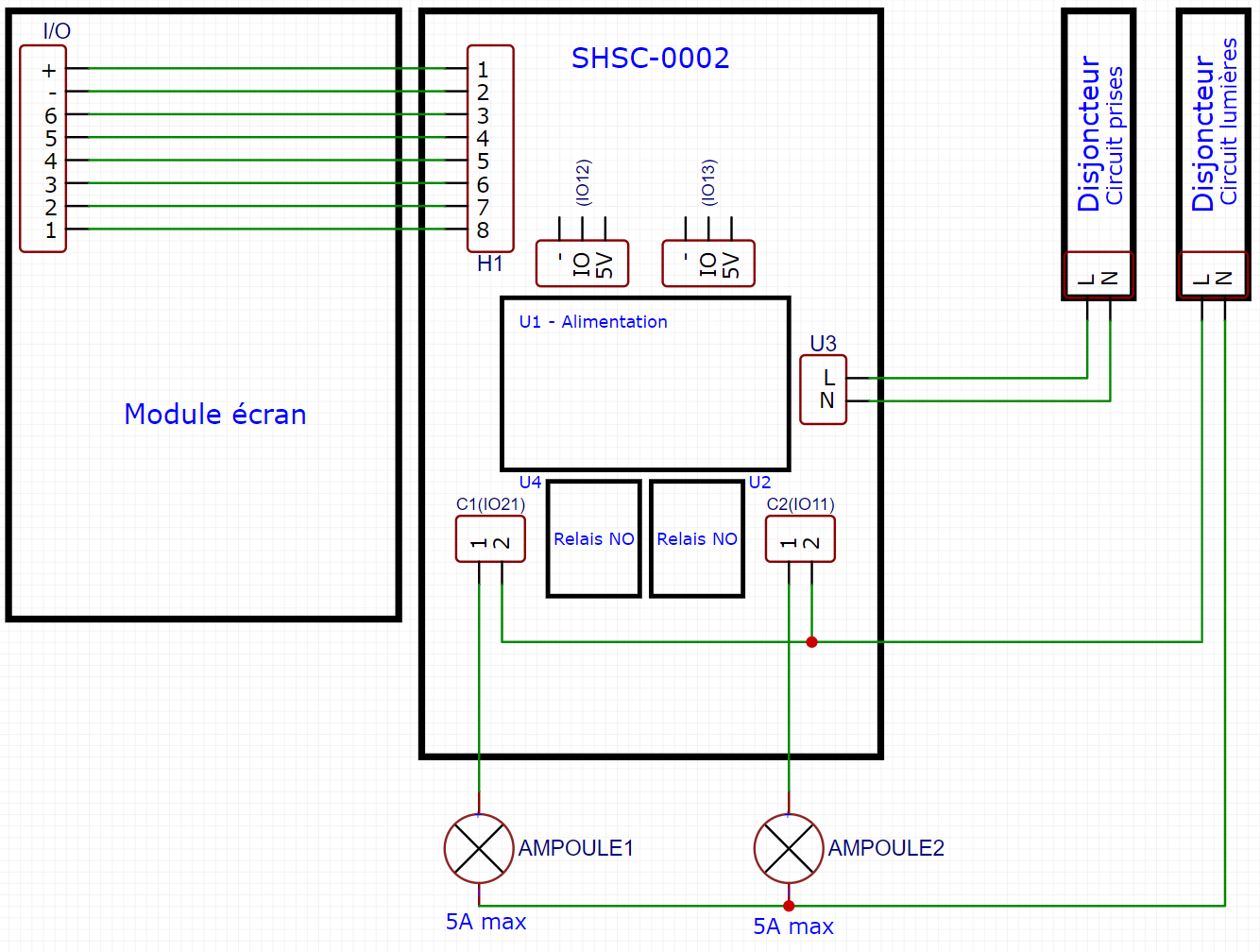

Exemple de câblage pour le remplacement de deux intérupteurs

Programmer l'écran

La programmation s’effectue via l’interface web.

Je vous invite à consulter cet article pour plus de détails.
